申辰标准型蠕动泵BT600N，其主要性能及参数：
产品简介
步进电机驱动的标准型蠕动泵，转速范围：0.5-600转/分钟，流量范围0.00034-2280毫升/分钟，薄膜按键控制启停、换向、定时测试、外控选择，再配合数码旋钮实现调速或全速排空，操作简单方便。具备8种外控方式和RS232、RS485通讯接口(Modbus协议RTU模式)，易于连接计算机、PLC、人机界面，实现远程控制，适合高校研究院实验室以及与各种分析仪器配套。
功能与特点
1、超静音驱动设置，控制精确、振动小、噪音低。
2、Shenchen-N-CIR电路系统全部采用原装芯片，运算速度快、性能可靠、工作稳定。
3、Shenchen-N-EMB控制程序采用嵌入式软件设计，功能强大，操控性强，界面友好，重视用户体验。
4、薄膜按键控制：启停、换向、定时测试、外控模式选择。
5、数码旋钮调速，可智能识别目标转速，旋转速度快，自动加大调节幅度，旋转速度慢，自动减小调节幅度，达到了调速便捷、高效的目的。
6、具备定时测试功能，时间范围0.5-999秒，自由设置测试时间，亦可做为简易分配功能使用。
7、可在面板上直接选择8种外控方式。采用模拟量信号（0-5V，0-10V，4-20mA）调速，开关量信号控制启停、换向。
8、具备RS232、RS485通讯接口，支持Modbus通信协议，便于远程控制。
9、具备掉电记忆功能。
10、较强的抗干扰特性，宽电压设计，适用于复杂的供电环境
11、电路板加喷三防漆工艺，防尘、防潮、防静电、耐腐蚀。
技术参数
|
流量范围 |
0.00034-2280毫升/分钟 |
|
转速范围 |
0.5-600 转/分钟 |
|
转速分辨率 |
0.01 转/分钟 |
|
流量精度 |
＜±0.5% |
|
测试时间范围 |
0.5秒-999秒 |
|
出口压力 |
0.86~1.0mm壁厚软管：0.1Mpa；1.6~2.4mm壁厚软管：0.1~0.27Mpa |
|
电机类型 |
步进电机 |
|
电路系统 |
Shenchen-Nx-CIR |
|
操作系统 |
Shenchen-Nx-EMB |
|
显示方式 |
LED显示 |
|
操控方式 |
面膜按键 |
|
外控调速信号 |
0-5V，0-10V，4-20mA任选 |
|
启停、换向信号 |
无源开关量信号，如：脚踏开关；有源开关量信号：5V 12V 24V任选 |
|
通讯接口 |
RS232，RS485 支持Modbus协议(RTU模式) |
|
输出接口 |
输出电机运行状态(集电极开路电压输出) |
|
适用电源 |
AC 220V ±10% 50Hz/60Hz (标配) AC 110V ±10% 50Hz/60Hz (选配) |
|
驱动器尺寸 |
183×131×194mm (L×W×H) |
|
驱动器重量 |
4.20kg |
|
消耗功率 |
＜50W |
|
环境温度 |
0-40℃ |
|
相对湿度 |
＜80% |
|
IP等级 |
IP31 |
产品组成与流量范围
|
驱动器型号 |
适用泵头 |
适用软管 |
流量(毫升/分钟) |
|
BT600N |
YZ1515x |
13#、14#、19#、16# 25#、17#、18# |
0.035~2280 |
|
YZ2515x |
15#、24# |
0.85~1740 |
|
|
MC1~MC12(10) |
内径：0.13~3.17mm 壁厚：0.8~1mm |
0.00034~32 |
|
|
MC1~MC12(6) |
0.0004~45 |
||
|
SN25 |
24# |
1.25~1500 |
|
|
SN15-14 |
14# |
0.12~144 |
|
|
SN15-16 |
16# |
0.44~528 |

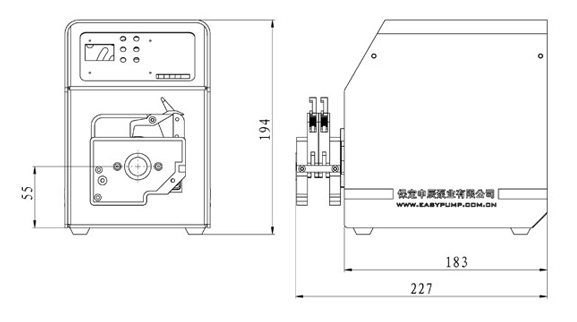

产品外观尺寸图(线图)
标签: 标准型蠕动泵BT600N
