申辰分配型蠕动泵(智能版)LabF1，其主要性能及参数：
产品简介
智能版分配型蠕动泵，采用ABS工程塑料外壳，流线形设计，更具时尚感，采用4.3英寸工业级真彩色液晶屏显示，触摸屏操控，可预设分配液量、分配时间、间隔时间、分配次数、回吸角度，动画显示工作状态，分配数据、设定参数、系统配置同屏显示；具备智能校准和在线微调功能。可连接脚踏开关或接收开关量信号，实现远程控制，特有电机运行状态输出信号，可供其他设备实时监测当前蠕动泵灌装状态，适用于大液量、高效率、高精度灌装。
功能与特点

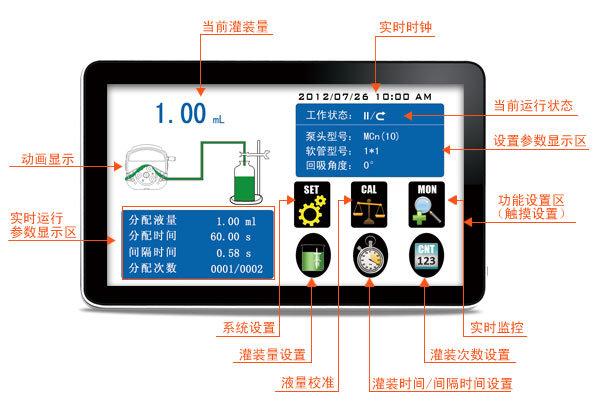

1、4.3英寸-工业级-真彩色液晶屏，画质清晰，质量更有保障。动画显示实时分配状态，同屏显示分配液量、分配时间、间隔时间、分配次数、系统配置。
2、触摸屏操作，高硬度，抗划伤、高灵敏度，重视用户体验。
3、步进电机驱动，控制精确。
4、Shenchen-LabF-CIR电路系统全部采用原装芯片，运算速度快、性能可靠、工作稳定。
5、Shenchen-LabF-EMB操作系统，采用嵌入式软件设计，功能强大，操控性强，界面友好，重视用户体验。
6、Shenchen-LabF-EMB操作系统特有的精确角度控制技术，可以实现高精度分配、灌装液体。
7、智能校准功能，可以对流量或者分配液量进行校准，确保流量精度，适合高精度传输液体。
8、具备在线微调功能。在生产过程中，软管出现疲劳或磨损时，使用在线微调功能，可不停机的情况下，微调流量，消除误差，保证生产顺利进行。
9、可存储多达60条常用灌装模式，节省用户设置时间。
10、回吸角度设置，可以避免停机时液体滴漏。
11、外控启停功能，即可以连接脚踏开关，也可以在配套灌装生产线时，实现上位机统一控制或接收缺瓶止灌信号。
12、全自动温控系统，有效降低风扇噪音。
13、掉电记忆功能，及时存储数据。
14、快速填充功能，既可洗瓶，也可以快速向管路中填充液体。
13、超强的抗干扰特性，宽电压设计，适用于复杂的供电环境
14、电路板加喷三防漆工艺，防尘、防潮、防静电、耐腐蚀。
技术参数
|
流量范围 |
0.00067-570毫升/分钟 |
|
转速范围 |
1-150 转/分钟 |
|
转速分辨率 |
0.01 转/分钟 |
|
分配液量范围 |
0.1~9999.99 毫升 |
|
分配液量分辨率 |
0.01 毫升 |
|
分配时间 |
0.5-9999.99 秒 |
|
间隔时间 |
0.5-9999.99 秒 |
|
时间分辨率 |
0.01 秒 |
|
分配次数 |
1-9999 次，设置“0”为无限次 |
|
分配精度 |
＜±0.5% |
|
回吸角度 |
0-360度 |
|
出口压力 |
0.86~1.0mm壁厚软管：0.1Mpa；1.6~2.4mm壁厚软管：0.1~0.27Mpa |
|
电机类型 |
步进电机 |
|
电路系统 |
Shenchen-LabF-CIR |
|
操作系统 |
Shenchen-LabF-EMB |
|
显示方式 |
4.3英寸-工业级-真彩色液晶屏 |
|
操控方式 |
触摸屏加薄膜按键 |
|
启停、换向信号 |
无源开关量信号，如：脚踏开关；有源开关量信号：5V 12V 24V任选 |
|
输出接口 |
输出电机运行状态(集电极开路电压输出) |
|
适用电源 |
220V ±10% 50Hz/60Hz (标配) 110V ±10% 50Hz/60Hz (选配) |
|
驱动器尺寸 |
216.4×157.3×230.7mm (L×W×H) |
|
驱动器重量 |
4.40kg |
|
消耗功率 |
＜40W |
|
环境温度 |
0-40℃ |
|
相对湿度 |
＜80% |
|
IP等级 |
IP31 |
产品组成与流量范围
|
驱动器型号 |
适用泵头 |
适用软管 |
流量(毫升/分钟) |
|
LabF1 |
YZ1515x |
13#、14#、19#、16# 25#、17#、18# |
0.07~570 |
|
YZ2515x |
15#、24# |
1.7~435 |
|
|
MC1~MC12(10) |
内径：0.13~3.17mm 壁厚：0.8~1mm |
0.00067~32 |
|
|
MC1~MC12(6) |
0.0008~45 |
||
|
SN25 |
24# |
2.5~375 |
|
|
SN15-14 |
14# |
0.24~36 |
|
|
SN15-16 |
16# |
0.88~132 |
产品外观尺寸图(线图)
