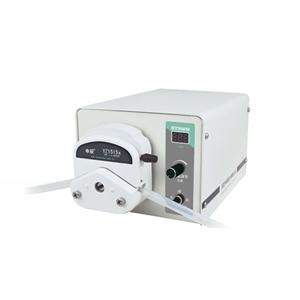

申辰基本型蠕动泵BT300M，其主要性能及参数：
产品简介
步进电机驱动的基本型蠕动泵，转速范围：1-350转/分钟，流量范围0.00067-1330毫升/分钟，纽子开关控制启停、方向，数码旋钮调，操作简单方便，经久耐用。支持外控启停和多种外控调速方式以及RS485通讯接口(Modbus协议RTU模式)，易于连接计算机、PLC、人机界面，实现远程控制。简洁快速的操作方式合适于各种工业场所的使用。
功能与特点
1、采用“双CPU”控制，驱控分离，运算速度快，工作稳定，传输精度高。
2、Shenchen-M-CIR电路系统全部采用原装芯片，运算速度快、性能可靠、工作稳定。
3、Shenchen-M-EMB控制程序采用嵌入式软件设计，功能强大，操控性强，界面友好，重视用户体验。
4、数码旋钮调速，可智能识别目标转速，旋转速度快，自动加大调节幅度，旋转速度慢，自动减小调节幅度，达到了调速便捷、高效的目的。数码旋钮还具有全速排空功能，既可洗瓶，也可以快速向管路中填充液体。
5、扭子开关控制启停，操作方便，使用寿命长。
6、可以免费选配外控模块，0-5V、0-10V、4-20 mA ，三种信号均可远程控制泵的转速，亦可通过开关信号控制泵的启停
8、具备RS485通讯接口，支持申辰通信协议或标准Modbus通信协议（RTU模式），便于远程控制。
9、具备掉电记忆功能，及时存储数据，安全可靠。
10、超强的抗干扰特性，宽电压设计，适用于复杂的供电环境
11、电路板加喷三防漆工艺，防尘、防潮、防静电、耐腐蚀
技术参数
|
流量范围 |
0.00067-2100 毫升/分钟 |
|
转速范围 |
0.1-350 转/分钟 |
|
转速分辨率 |
0-100转范围内， 0.1 转/分钟; 100-600转范围内， 1 转/分钟; |
|
流量精度 |
＜±0.5% |
|
出口压力 |
0.86~1.0mm壁厚软管:0.1Mpa; 1.6~2.4mm壁厚软管:0.1~0.27Mpa; |
|
电机类型 |
步进电机 |
|
电路系统 |
Shenchen-M-CIR |
|
操作系统 |
Shenchen-M-EMB |
|
显示方式 |
3位 LED |
|
操控方式 |
钮子开关数+码旋钮调速 |
|
外控调速信号 |
0-5V(标配），0-10,4-20mA(选配） |
|
启停、换向信号 |
TTL电平信号 |
|
通讯接口 |
RS485(标配），Modbus协议（RTU模式） |
|
适用电源 |
AC 220V ±10% 50Hz/60Hz (标配);AC 110V ±10% 50Hz/60Hz (选配) |
|
驱动器尺寸 |
254×185×149mm (L×W×H) |
|
驱动器重量 |
4.54kg |
|
消耗功率 |
＜50W |
|
环境温度 |
0-40℃ |
|
相对湿度 |
＜80% |
|
IP等级 |
IP31 |
产品组成与流量范围
|
驱动器型号 |
适用泵头 |
适用软管 |
流量(毫升/分钟) |
|
BT300M |
YZ1515x |
13#、14#、19#、16# 25#、17#、18# |
0.07~1330 |
|
YZ2515x |
15#、24# |
1.7~1015 |
|
|
MC1~MC12(10) |
内径：0.13~3.17mm 壁厚：0.8~1mm |
0.00067~32 |
|
|
MC1~MC12(6) |
0.0008~45 |
||
|
DZ25-3L |
15#、24#、35#、36# |
2.11~2100 |
|
|
SN25 |
24# |
2.5~875 |
|
|
SN15-14 |
14# |
0.24~84 |
|
|
SN15-16 |
16# |
0.88~308 |

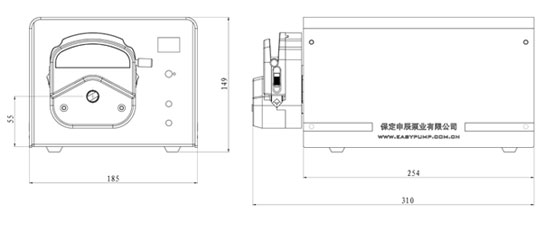

产品外观尺寸图(线图)
标签: 申辰基本型蠕动泵BT300M
