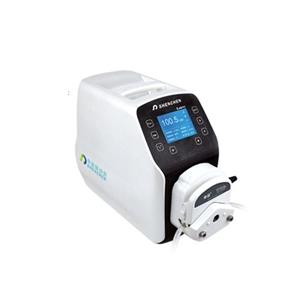

申辰标准型蠕动泵LabN6，其主要性能及参数：
产品简介
第二代标准型蠕动泵，采用ABS工程塑料外壳，流线形机身设计，更具时尚感，3.2英寸蓝色液晶屏显示，触摸按键操控，手感舒适；转速范围：0.1-600转/分钟，可适用多种泵头，流量范围0.000067-2280毫升/分钟；多种外控方式任意选择，支持RS232/RS485通信，标准Modbus通信协议（RTU模式），满足各种工业现场的配套要求。
功能与特点
1. 界面友好,3.2英寸大屏幕液晶实时显示各项运行数据。
2. 超静音驱动设置,控制精确、振动小、噪音低。
3. Shenchen-Nx-CIR电路系统全部采用原装芯片,运算速度快、性能可靠、工作稳定。
4. Shenchen-Nx-EMB操作系统,采用嵌入式软件设计,功能强大,操控性强,界面友好,重视用户体验。
5. 触摸按键操控,菜单式界面,方便用户随时设置各项参数。
6. 具备定时功能,时间范围0.1秒-9999小时,可做为简易分配功能使用。
7. 0-360度回吸角度设置,传输粘性液体时可以避免停机时液体滴漏。
8. 全自动温控系统,可以有效降低风扇噪音。
9. 丰富的外控功能,支持0-5V、0-10V、4-20mA三种模拟量信号
10. 调速,同时具备Shenchen-Nx-EMB-PGM可编程外控功能,可以满足特殊的工业控制需求。
11. 同时具备RS232和RS485通信接口,支持标准modbus通信协议,满足不同工业需求。
12. 掉电记忆功能,及时存储数据,安全可靠。
13. 较强的抗干扰特性,宽电压设计,适用于复杂的供电环境。
14. 电路板加喷三防漆工艺,防尘、防潮、防静电、耐腐蚀。
技术参数
|
流量范围 |
0.000067-2280毫升/分钟 |
|
转速范围 |
0.1-600 转/分钟 |
|
转速分辨率 |
0.01 转/分钟 |
|
流量精度 |
＜±0.5% |
|
回吸角度 |
0-360度 |
|
测试时间范围 |
0.1秒-9999小时 |
|
出口压力 |
0.86~1.0mm壁厚软管：0.1Mpa；1.6~2.4mm壁厚软管：0.1~0.27Mpa |
|
电机类型 |
步进电机 |
|
电路系统 |
Shenchen-Nx-CIR |
|
操作系统 |
Shenchen-Nx-EMB |
|
显示方式 |
3.2英寸高清液晶屏 |
|
操控方式 |
面膜按键 |
|
外控调速信号 |
0-5V，0-10V，4-20mA任选 |
|
启停、换向信号 |
无源开关量信号，如：脚踏开关；有源开关量信号：5V 12V 24V任选 |
|
通讯接口 |
RS232，RS485 支持Modbus协议(RTU模式) |
|
输出接口 |
输出电机运行状态(集电极开路电压输出) |
|
适用电源 |
AC 220V ±10% 50Hz/60Hz (标配) AC 110V ±10% 50Hz/60Hz (选配) |
|
驱动器尺寸 |
216.4×157.3×230.7 (L×W×H) |
|
驱动器重量 |
4.40kg |
|
消耗功率 |
＜50W |
|
环境温度 |
0-40℃ |
|
相对湿度 |
＜80% |
|
IP等级 |
IP31 |
产品组成与流量范围
|
驱动器型号 |
适用泵头 |
适用软管 |
流量(毫升/分钟) |
|
LabN6 |
YZ1515x |
13#、14#、19#、16# 25#、17#、18# |
0.007~2280 |
|
YZ2515x |
15#、24# |
0.17~1740 |
|
|
MC1~MC12(10) |
内径：0.13~3.17mm 壁厚：0.8~1mm |
0.000067~32 |
|
|
MC1~MC12(6) |
0.00008~45 |
||
|
SN25 |
24# |
0.25~1500 |
|
|
SN15-14 |
14# |
0.024~144 |
|
|
SN15-16 |
16# |
0.088~528 |
