申辰流量型蠕动泵(智能版)LabV1

时间：2018/12/6 10:51:07 点击：次

申辰流量型蠕动泵(智能版)LabV1，其主要性能及参数：

产品简介

智能版流量型工业蠕动泵，采用ABS工程塑料外壳,流线形机身设计，工业级4.3英寸真彩色液晶屏显示，触摸屏操控，转速范围：0.1-150转/分钟，流量范围0.000067-570毫升/分钟；动画显示传输状态，流量数据、设定参数、系统配置同屏显示；具备智能校准和在线微调功能，三种计量模式：定量计量、定时定量、定时启停满足各种复杂的传输及分配要求。特有电机运行状态输出信号，可供其他设备实时监测当前蠕动泵运行状态。丰富的外控模式任意选择，兼具独有的可编程外控模式；同时支持RS232和RS485两种通信接口，标准MODBUS通信协议，可实现各种工业条件下的远程控制，是实验室应用、仪器配套、工业生产的理想选择。

功能与特点

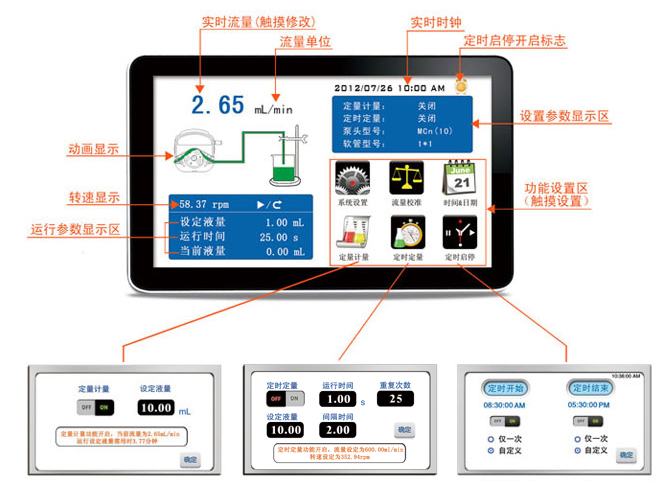

1、4.3英寸-工业级-真彩色液晶屏，画质清晰，质量更有保障。动画显示实时工作状态，同屏显示液体流速、电机转速、设定参数、系统配置。
2、触摸屏操作，高硬度，抗划伤、高灵敏度，重视用户体验。
3、步进电机驱动，控制精确。
4、Shenchen-V-CIR电路系统全部采用原装芯片，运算速度快、性能可靠、工作稳定。
5、Shenchen-V-EMB操作系统，采用嵌入式软件设计，功能强大，操控性强，界面友好，重视用户体验。
6、智能校准功能，可以对流量或者分配液量进行校准，确保流量精度，适合高精度传输液体。
7、定量计量功能：开启此功能后，蠕动泵自动计量传输总液量，工作过程中可以随意修改流速，当传输液量达到设定值后自动停止。适用于实验室加液计量或者化工反应过程中的定量加料等。
8、定时定量功能：开启此功能后，蠕动泵在设定时间内传输固定液量，并可设定间隔时间和循环次数，实现分配功能，适用于实验室或工业生产线上的液体分装。
9、定时启停功能：可随意设定泵的启动、停止时间，实现自动化控制。
10、丰富的外控功能，除了常规的启停、方向、速度控制和RS485RS232通讯接口之外，还具备Shenchen-V-EMB-PGM可编程外控功能,以满足特殊的工业控制要求。

11、具备在线微调功能。在生产过程中，软管出现疲劳或磨损时，使用在线微调功能，可不停机的情况下，微调流量，消除误差，保证生产顺利进行。
12、特有的精确角度控制技术，可以实现高精度的分配和计量。
13、快速填充功能，既可清洗软管，也可以快速向管路中填充液体。
14、全自动温控系统，有效降低风扇噪音。
15、掉电记忆功能，及时存储数据，安全可靠。
16、抗干扰特性强，宽电压设计，适用于复杂的供电环境
17、电路板加喷三防漆工艺，防尘、防潮、防静电、耐腐蚀。

技术参数

流量范围	0.000067-570毫升/分钟
转速范围	0.1-150 转/分钟
转速分辨率	0.01 转/分钟
流速分辨率	0.01 微升
流量精度	＜±0.5%
回吸角度	0-360度
出口压力	0.86~1.0mm壁厚软管：0.1Mpa；1.6~2.4mm壁厚软管：0.1~0.27Mpa
电机类型	步进电机
电路系统	Shenchen-LabV-CIR
操作系统	Shenchen-LabV-EMB
显示方式	4.3英寸-工业级-真彩色液晶屏
操控方式	触摸屏加薄膜按键

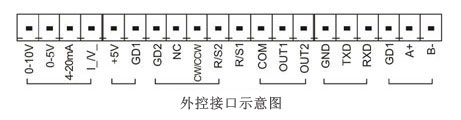

外控调速信号	0-5V，0-10V，4-20mA任选
启停、换向信号	无源开关量信号，如：脚踏开关；有源开关量信号：5V 12V 24V任选
通讯接口	RS232，RS485 支持Modbus协议(RTU模式)
输出接口	输出电机运行状态(集电极开路电压输出)
适用电源	220V ±10% 50Hz/60Hz (标配) 110V ±10% 50Hz/60Hz (选配)

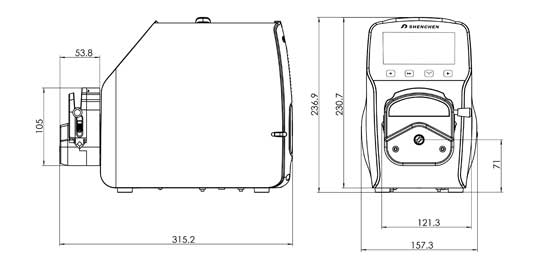

驱动器尺寸	216.4×157.3×230.7 (L×W×H)
驱动器重量	5.02kg
消耗功率	＜40W
环境温度	0-40℃
相对湿度	＜80%
IP等级	IP31

产品组成与流量范围

驱动器型号	适用泵头	适用软管	流量(毫升/分钟)
LabV1	YZ1515x	13#、14#、19#、16# 25#、17#、18#	0.007~570
	YZ2515x	15#、24#	0.17~435
	MC1~MC12(10)	内径：0.13~3.17mm 壁厚：0.8~1mm	0.000067~32
	MC1~MC12(6)	内径：0.13~3.17mm 壁厚：0.8~1mm	0.00008~45
	SN25	24#	0.25~375
	SN15-14	14#	0.024~36
	SN15-16	16#	0.088~132
