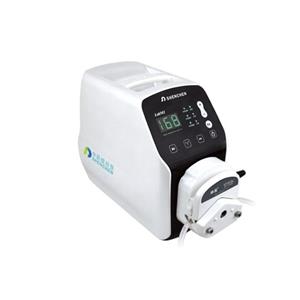

申辰基本型蠕动泵LabM1，其主要性能及参数：
产品简介
第二代基本型蠕动泵，采用ABS工程塑料外壳，流线型机身设计，更具时尚感。转速范围为0.5~150转/分钟，适合多种泵头，流量范围为0.00034~900毫升/分钟。薄膜按键控制，多种外控方式任意组合选择。具备RS232和RS485（标准Modbus协议）两种通讯方式，易于连接计算机、PLC、人机界面等。
功能与特点
1、按键调速，可以手动调节转速，也可以通过外控接口进行自动控制，操作简便直观
2、设有全速按键：具有填充、排空功能
3、具备定时测试功能，时间范围为0.5~999秒，自由设置测试时间，可以作为简易分配使用。
4、内部隔离外控设计。外控信号分为有源和无源两种，用户可以随意配合使用。
5、通信方式分为RS232和RS485两种。其中RS232串口调试软件可以与PC机相连，控制蠕动泵的启停、换向、调速，以及实现分配、罐装功能，根据远程控制需要，还可以实时反馈蠕动泵的工作状态。
6、大转矩，低功耗，适应性强
7、驱动电路性能优良，散热条件好，工作噪音小，运行平稳，具有掉电记忆功能
8、电路板加喷三防漆工艺，防尘、防潮、防静电、防腐蚀。
技术参数
|
流量范围 |
0.00034-900毫升/分钟 |
|
转速范围 |
0.5-150 转/分钟 |
|
转速分辨率 |
0.1 转/分钟 |
|
回吸角度 |
0-360度 |
|
测试时间范围 |
0.5秒-999秒 |
|
出口压力 |
0.86~1.0mm壁厚软管：0.1Mpa；1.6~2.4mm壁厚软管：0.1~0.27Mpa |
|
电机类型 |
步进电机 |
|
电路系统 |
Shenchen-N-CIR |
|
操作系统 |
Shenchen-N-EMB |
|
显示方式 |
LED显示屏 |
|
操控方式 |
面膜按键 |
|
外控调速信号 |
0-5V，0-10V，4-20mA任选 |
|
启停、换向信号 |
无源开关量信号，如：脚踏开关；有源开关量信号： 24V（默认） |
|
通讯接口 |
RS232，RS485 支持Modbus协议(RTU模式) |
|
输出接口 |
输出电机运行状态(集电极开路电压输出) |
|
适用电源 |
AC 220V ±10% 50Hz/60Hz (标配) AC 110V ±10% 50Hz/60Hz (选配) |
|
驱动器尺寸 |
261.4×157.3×230.7 (L×W×H) |
|
驱动器重量 |
4.40kg |
|
消耗功率 |
＜50W |
|
环境温度 |
0-40℃ |
|
相对湿度 |
＜80% |
|
IP等级 |
IP31 |
产品组成与流量范围
|
驱动器型号 |
适用泵头 |
适用软管 |
流量(毫升/分钟) |
|
LabM1 |
YZ1515x |
13#、14#、19#、16# 25#、17#、18# |
0.035~570 |
|
YZ2515x |
15#、24# |
0.85~435 |
|
|
MC1~MC12(10) |
内径：0.13~3.17mm 壁厚：0.8~1mm |
0.00034~32 |
|
|
MC1~MC12(6) |
0.0004~45 |
||
|
DZ25-3L |
15#、24#、35#、36# |
1.055~900 |
|
|
SN25 |
24# |
1.25~375 |
|
|
SN15-14 |
14# |
0.12~36 |
|
|
SN15-16 |
16# |
0.44~132 |

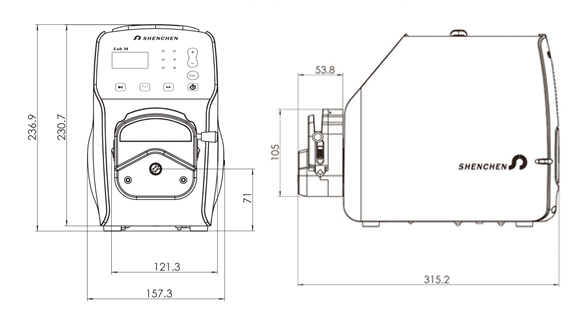

产品外观尺寸图
